全自動pcb板專用貼標機
訪問：1次 時間：2018-01-15

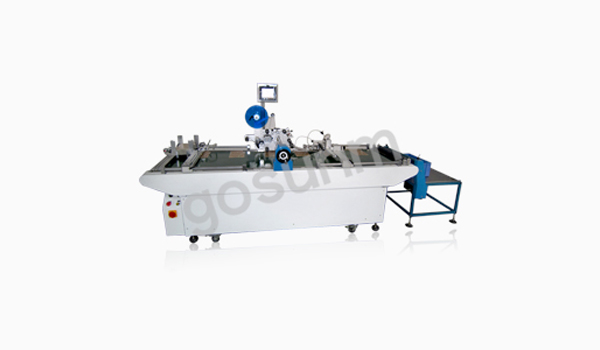

全自動pcb板專用貼標機 GSJ-T-11502
基本用途
全自動pcb板專用貼標機，專用于在各種物品的上平面貼標簽，如電路板、展開紙箱、書本，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。
可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。
可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。
適用范圍
◆適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。
◆ 適用產品：寬度大、規格多，貼標位置變化多的產品。
◆ 應用行業：廣泛應用于電子、印刷、文具、等行業。
◆ 應用實例：電路板貼標、文件夾貼標、展開紙箱貼標、板材貼標等。
工作原理
＊核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。
＊操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。
產品特點
◆ 適用范圍廣，可滿足產品寬度50mm～600mm的平面類物體貼標，適用于不同規格產品；
◆應用方便，可大范圍移動的貼標頭，實現在物體不同位置貼標；
◆ 堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；
◆ 穩定性高，松下PLC +松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時運轉；
◆ 應用靈活，可單機生產或接流水線生產，生產現場布局簡單；
◆ 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
◆ 可選配功能和部件：
①熱打碼/噴碼功能；
②自動收料功能（結合產品考慮）；
③自動上料功能（結合產品考慮）；
④增加貼標裝置；
⑤其他功能（按客戶要求訂做）。
技術參數
以下為標準機型技術參數，其他特殊要求和功能，可量身訂做
◆ 適用產品尺寸（長×寬×高/厚）：
長度：100mm～400mm
寬度：100mm～400mm
高度：1.2mm～5mm
◆ 貼標精度：±1mm
◆ 貼標速度（pcs/min) ：30～60pcs/min
◆ 重量：約250kg
◆ 頻率（HZ）：50HZ
◆ 電壓（V）：220V
◆ 功率（W）：1150W
◆ 設備外形尺寸（長×寬×高）：3000×950×1600
◆ 氣壓（Mpa）：0.4～0.6Mpa
|
